Unigraphics. Справочник по черчению



Изображение чертежа

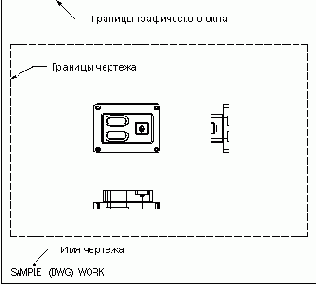

Изображение чертежа заполняет все графическое окно и позволяет Вам видеть текущий чертеж в графическом окне. Штриховая линия обозначает границу чертежного листа. В левом нижнем углу графического окна выводится имя чертежа (смотрите следующий рисунок). Переключение между двумя режимами изображения ("Модель" <--> "Чертеж") выполняется с помощью опции

Drawing?>Display Drawing

[Чертеж?>Изобразить Чертеж].

Изображение чертежа
