Процедура


Для создания осевой линии цилиндра с помощью опции Cylindrical Face используется следующая типовая процедура:

  • Выберите опцию Insert—>Utility Symbol—>Cylindrical Centerline .

    С помощью клавиши-меню установите метод выбора точки Cylindrical Face [Цилиндрическая Грань].

    Укажите курсором поверхность цилиндра, осевую линию которого Вы хотите создать (смотрите следующий рисунок). В данном примере имеется два цилиндра: основной (внешний) цилиндр детали и внутренний цилиндр, который является отверстием.

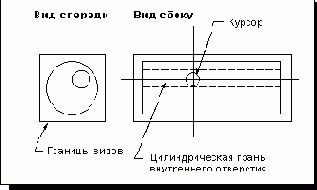

    Выбор цилиндрической грани

    Предположим, что Вам нужно создать осевую линию отверстия. При выборе система сначала подсветит основной цилиндр. Одновременно с этим появится диалоговое окно выбора объектов, позволяющее либо принять сделанный выбор, либо отказаться от него и перейти к следующему объекту (смотрите следующий рисунок).

    Диалоговое окно выбора объектов

    В данном случае для создания осевой линии отверстия Вам следует выбрать опцию Next Object [Следующий Объект]. Система подсветит ребро отверстия на виде спереди, как показано на следующем рисунке. Для подтверждения сделанного выбора выберите опцию Accept [Принять]

    и нажмите OK .

    ЗАМЕЧАНИЕ: Диалоговое окно выбора объектов появляется, если включена опция Always Confirm [Всегда с Подтверждением] в меню Preferences—>Selection [Настройки—>Выбор].

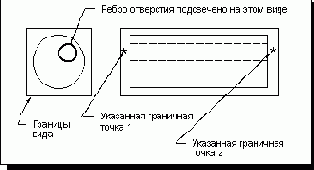

    Граничные точки осевой линии цилиндра

  • Укажите граничную точку 1 и граничную точку 2. Указанные точки будут спроецированы на ось цилиндра и превратятся в чертежные точки, ассоциативно связанные с цилиндрической гранью (смотрите предыдущий рисунок). На следующем рисунке показано, как указанная на экране точка проецируется на ось цилиндра.

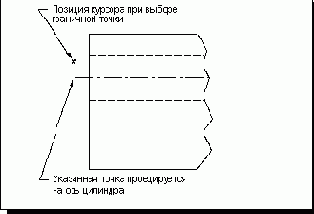

    Проецирование указанной граничной точки

    Окончательный вид осевой линии цилиндра показан на следующем рисунке.

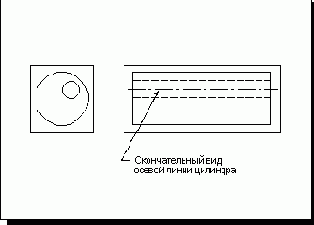

    Окончательный вид осевой линии цилиндра

    Опция Multiple Centerlines [Несколько Осевых линий] доступна только при условии, что клавиша-меню методов выбора точки установлена в положение Cylindrical Face [Цилиндрическая Грань]. Эта опция предназначена для создания нескольких осевых линий цилиндров в отверстиях одинаковой длины. Она сбережет Ваше время, т.к. работая этом режиме, достаточно указать граничные точки только для первой выбранной грани, а затем просто выбирать остальные грани [уже не указывая граничные точки для каждой из них].
