Страница Radial - Радиальные размеры

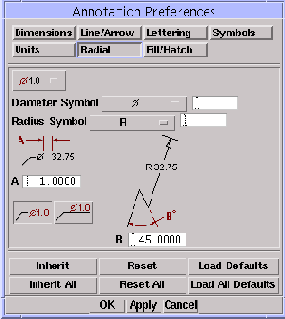

Страница Radial диалогового окна Annotation Preferences

Страница Radial диалогового окна Annotation Preferences содержит специфические настройки для радиальных размеров (радиуса и диаметра).

Опции страницы Radial

[Положение Условного обозначения]

Задает положение условных обозначений диаметра и радиуса относительно размерного текста.



[Условное обозначение Диаметра]

Настраивает условное обозначение диаметра в размерном тексте.

[Условное обозначение Радиуса]

Настраивает условное обозначение радиуса в размерном тексте.

A (Symbol-To-Dimension Space Control)

[Интервал Между Обозначением и Размером]

Управляет расстоянием между обозначением и размерным текстом, который задается количеством пробелов между ними. Введите требуемое число пробелов в поле A .

[Угол Излома Радиусного размера]

Задает угол излома для вновь создаваемых радиусных размеров с изломом. Введите значение угла в поле B .

Text After/Above Stub

[Текст После/Над Полкой]

Управляет размещением размерного текста относительно полки выноски. Доступны две опции:

Text After Stub [Текст После Полки] - Размерный текст выводится сразу после полки выноски.

  • Text Above Stub [Текст Над Полкой] - Размерный текст выводится над полкой выноски, так что полка продлевается на максимальную длину текста.

  • Клавиши Inherit [Наследовать], Inherit All [Наследовать Все], Reset [Сбросить], Reset All [Сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All defaults [Загрузить все параметры по умолчанию], OK, Apply [Применить], и Cancel [Отмена]..
