Опция Angle - Угол наклона линий штриховки

Параметр Angle задает угол наклона линий штриховки. Угол откладывается от положительного направления оси XC (горизонтальной прямой) против часовой стрелки. Параметр действует для первичных линий штриховки; вторичные линии штриховки будут построены под заданным углом относительно первичных линий (смотрите следующий рисунок).

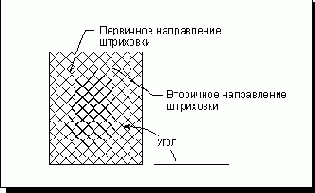

Угол наклона линий штриховки

NOTE: If you change the angle of a crosshatch that was system-generated in a section view and the Preference—>View Display—>Section View—>Assembly Crosshatching option is ON for that section view, the angle of the crosshatch reverts to its original value when the section view updates. This is because the Assembly Crosshatching preference affects all section view crosshatching, even when there is no actual assembly (i.e., you are working in a piece part).
