Unigraphics. Справочник по черчению



Меню Preferences - Настройки


Выпадающее меню Preferences содержит опции, предназначенные для настройки параметров, которые управляют построением, размещением и изображением чертежных объектов, заданием допусков и прочими характеристиками. Настройки влияют только на те операции, которые выполняются после их задания.

В этом разделе рассматриваются следующие опции выпадающего меню Preferences:

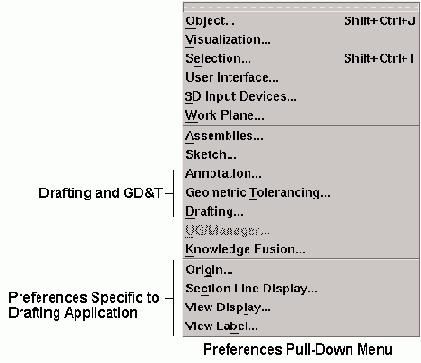

Опции выпадающего меню Preferences

[Аннотация]

Обеспечивает быстрый доступ в диалоговое окно Annotation Preferences [Настройки Аннотации], содержащее опции для настройки различных параметров размеров, выносных и размерных линий, надписей, условных обозначений, единиц измерения, штриховки/закраски и т.д. Кроме того, несколько настроек предназначены для работы с допусками формы и расположения (Geometric Tolerancing).

Drafting

[Чертеж]

Вызывает диалоговое окно Drafting Preferences [Настройки Чертежа]. Основные опции этого диалогового окна - Suppress View Update [Подавить Обновление Вида], Retain Annotations [Оставить Аннотации]

и Extracted Edge Face Display [Изображение Граней на виде с Извлеченными Ребрами]. Опция Suppress View Update отменяет автоматическое обновление выделенного вида при обновлении всего чертежа. Опция Retain Annotations позволяет оставить на чертеже (не удалять) чертежные объекты и линии сечения, утратившие ассоциативные связи с моделью в результате ее изменения. Опции секции Extracted Edge Face Display определяют, какие объекты на виде с извлеченными ребрами доступны для выбора.

Drafting Object Alignment

[Выравнивание Чертежного Объекта]

Задает метод, используемый для определения точки привязки чертежных объектов. Доступные типы выравнивания взаимно исключают друг друга (т.е. одновременно может действовать только один режим выравнивания).
Section Line Display

[Изображение Линии Сечения]

Управляет изображением линий сечения, создаваемых на чертеже. Вы можете менять цвет, фонт, толщину и стиль линии сечения. Кроме того, настраиваются параметры изображения стрелки линии сечения (длина "наконечника" стрелки, угол при вершине "наконечника" стрелки, длина сегмента стрелки).
View Display

[Изображение Вида]

Управляет изображением скрытых и очерковых линий, линий заднего плана сечений и гладких ребер. Вы можете изменить цвет, фонт и толщину этих линий.
[Метка Вида] Управляет изображением меток вида и меток масштаба для всех типов вида. Для меток вида Вы можете менять префикс имени, формат и размер букв обозначения. Для вида меток масштаба Вы можете изменить его позицию, префикс, формат значения.

ЗАМЕЧАНИЕ: Сделать некоторые настройки Вы можете, работая в диалоговом окне Insert—>Dimensions . Смотрите также: и .



Содержание раздела
