Выберите файл части, содержащий данные

Нажмите OK.

Выберите файл части, содержащий данные шаблона.

Присвойте имя шаблону. Имя шаблона в Вашем файле части может отличаться от имени файла оригинал-макета.

Нажмите OK.

Укажите WCS [РСК]

в качестве точки назначения шаблона.

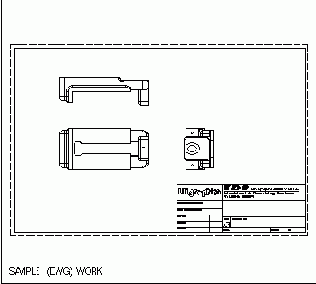

Нажмите OK, чтобы принять значения координат XC=0, YC=0, ZC=0. Чертежная форма появится на чертеже как самостоятельный объект (смотрите следующий рисунок).

Нажмите Cancel.

ЗАМЕЧАНИЕ: Начало рабочей системы координат чертежа находится в левом нижнем углу чертежной рамки, ось X направлена горизонтально, ось Y направлена вертикально.

Загрузка шаблона чертежной формы
