Unigraphics. Справочник по черчению



Удаление скрытых линий

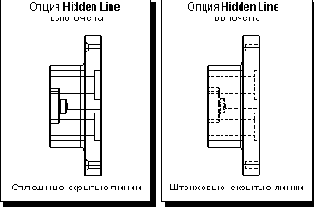

Изображение скрытых линий на чертежных видах управляется опциями диалогового окна Preferences—>View Display [Настройки—>Изображение Вида]. Если включить опцию Hidden Line [Скрытая Линия], то при добавлении чертежных видов будет выполняться автоматическая обработка изображения скрытых линий модели. Следующий рисунок иллюстрирует действие этой опции.

ЗАМЕЧАНИЕ: Для ускорения загрузки чертежного вида нужно выключить опцию Hidden Line . Тем самым Вы отключите автоматическую обработку изображения скрытых линий при добавлении видов. После того, как будут созданы все виды, включите опцию Hidden Line , выберите нужные виды и нажмите Apply. Таким образом будут удалены скрытые линии одновременно на всех выбранных видах.

Изображение скрытых ребер тела
