Unigraphics. Справочник по черчению



Точка разворота


В процессе построения радиусного сечения Вам потребуется задать точку разворота. Воспользуйтесь для этого стандартными опциями построения точек. Точка разворота определяет ось, вокруг которой поворачивается плоскость сечения. Кроме того, в точке разворота соединяются полки линии сечения. На следующем рисунке показано радиусное сечение с точкой разворота в центре окружности.

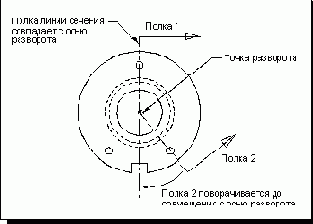

Радиусное сечение с точкой разворота в центре окружности
