Unigraphics. Справочник по черчению



Создание шаблона


Для того, чтобы использовать чертежную форму в виде шаблона, нужно этот шаблон создать и сохранить его в файле оригинал-макета. В шаблон попадут все видимые объекты текущего рабочего вида.

Для того, чтобы чертежная форма правильно размещалась на чертеже, файл оригинал-макета должен быть сохранен с соблюдением следующих правил:

  • Начало рабочей системы координат должно находиться в левом нижнем углу чертежной рамки. Начало системы координат шаблона совпадает с началом РСК (смотрите следующий рисунок).

    Форма должна быть построена в натуральную величину, так, как она должна выглядеть на чертеже при загрузке шаблона.

    Если на Вашем предприятии принято соглашение о выделении для чертежных форм определенных слоев, то формы должны быть созданы на этих слоях.

    ЗАМЕЧАНИЕ: Мы настоятельно рекомендуем системному администратору защитить оригинал-макеты чертежных форм от несанкционированной модификации после того, как шаблоны созданы и утверждены. Вместе с системным администратором проверьте правильную установку пути для доступа к файлам оригинал-макетов.

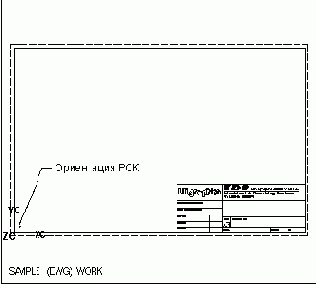

    Ориентация РСК при создании шаблона чертежной формы

    Для создания шаблона:

  • Создайте файл части с объектами, из которых должен состоять шаблон. Убедитесь, что все объекты шаблона видимы, находятся на рабочем виде, РСК совпадает с АСК и ориентирована должным образом (в левом нижнем углу чертежной рамки).

    Выберите опцию File—>Options—>Save Options [Файл—>Опции—>Опции Сохранения].

    Включите опцию-выключатель Pattern Data Only .

    Нажмите OK.

    Выберите опцию File—>Save—>Part Аs [Файл—>Сохранить—>Часть Под именем]

    и введите новое имя файла части, в котором будет храниться шаблон [проще говоря, имя шаблона].

    Нажмите OK.

    ЗАМЕЧАНИЕ: Каждая чертежная форма (титульный лист и листы продолжения) каждого стандартного формата должна иметь свой собственный файл оригинал-макета. Вам следует принять соглашения по присвоению имен для идентификации типа листа и номера формата. Например, E_sht1 - шаблон чертежной формы титульного листа формата E, E_cont - шаблон чертежной формы листа продолжения формата E и т.п.
