Unigraphics. Справочник по черчению



Растягивание вспомогательных линий на местном виде


Во время процедуры

Вы можете модифицировать любую вспомогательную прямую, выполняя следующие действия:

Выберите вспомогательную прямую, которую Вы хотите модифицировать. В выбранной позиции будет создана вершина.

Буксируйте вершину на новую позицию (кнопка мыши не нажата).

Нажмите кнопку мыши в новой позиции вершины. Если вершина перенесена за пределы текущей границы вида, граница автоматически расширяется так, чтобы охватить вершину.

Вышеприведенные шаги можно повторять до тех пор, пока вспомогательная линия не приобретет нужную форму. Для удаления вершины выберите ее и буксируйте к другой вершине. Ниже приведены два рисунка. Первый из них иллюстрирует вставку вершины и буксировку ее в новую позицию. Второй рисунок иллюстрирует добавление второй вершины. Звездочки на рисунках обозначают позицию курсора.

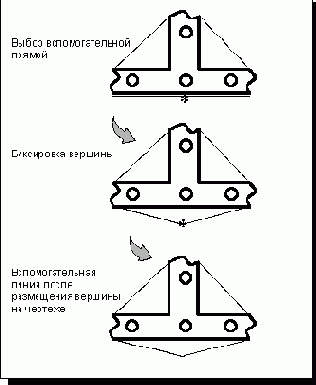

Вставка вершины во вспомогательную прямую с последующей буксировкой

Вставка второй вершины во вспомогательную линию с последующей буксировкой
