Выберите опцию Drawing->Broken View.
Выберите вид из Меню Выбора Вида или из Графического Экрана. Следите за расширением вида. Установки из диалогового окна Broken View станут доступными.
Выберите опцию Simple Break из меню Curve Type.
Выберите Inferred Point из меню Point Construction.
Выберите курсором точку начала границы.

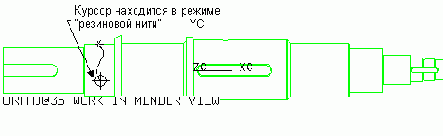

Определение начальной точки линии разрыва
Выберите курсором точку конца линии. Это определит кривую простого разрыва. Обратите внимание, что тип кривой сменится на Линию Построения.

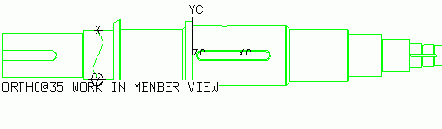

Определение конечной точки линии разрыва
Продолжайте задавать базовую область,
пока Вы не получите замкнутую область, как показано на следующем рисунке.

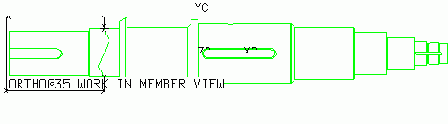

Базовая область определена
Нажмите Apply. Заметьте, что система автоматически определяет для Вас закрепленную точку. Если Вы не привязаны к геометрии, то требуется задать закрепленную точку.
Выберите желаемую кривую из меню Curve Type. Заметьте, что если Вы не выберите кривую, то система автоматически вернется к выбранному раннее типу кривой.
Задавайте область разрыва как показано на следующем рисунке.

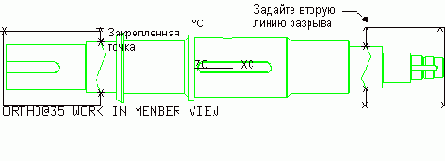

Область разрыва определена
Нажмите Apply.
Выберите опцию Display Drawing или
нажмите Cancel.
Вид с простым разрывом
