Опция Update Views - Обновление видов

Опция Drawing—>Update Views позволяет вручную обновить выбранные чертежные виды. Обновление необходимо для того, чтобы провести изменение чертежа по результатам модификации модели. В результате выполнения операции Update Views обновляются следующие объекты: скрытые линии, очерковые линии (силуэты), границы видов, виды сечений и местные виды сечений. Если изображенный чертеж или какой-нибудь из его видов не отражает последние изменения модели, то рядом с его именем в левом нижнем углу выдается сообщение OUT-OF-DATE [Устаревший]. Это же сообщение может появиться и в том случае, когда чертеж содержит недопустимые линии сечения. На следующем рисунке показано диалоговое окно Update Views.

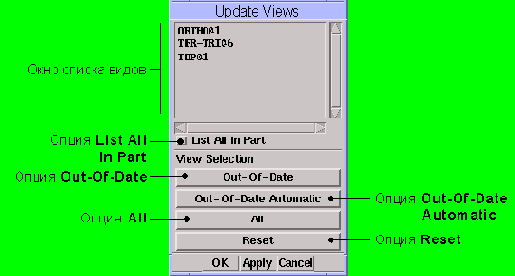

Диалоговое окно Update Views

ЗАМЕЧАНИЕ: Обновлением вида также управляет опция [Подавить Обновление Вида] из меню Preferences—>Drafting .

Опции диалогового окна Update Views

ОКНО СПИСКА ВИДОВ

В окне списка выводятся имена видов, доступных для выбора. Вы можете выбрать один или несколько видов. Если виды выбраны в графическом окне, то их имена в диалоговом окне Update Views подсвечиваются. Выбрав нужные виды, нажмите Apply или OK для обновления этих видов. Выбранные устаревшие виды будут обновлены, а изображение регенерировано (включая все очерковые и скрытые линии). Если Вы случайно ошиблись при выборе видов, нажмите клавишу Reset для отмены выбора, а затем начните сначала.

List All In Part

[Список Всех видов Части]

Позволяет просматривать все виды, существующие на данный момент во всех чертежах текущей части. Если опция List All In Part включена, то все виды части будут выведены в окне списка и доступны для выбора. Если эта опция выключена, то Вы сможете выбирать только виды текущего изображенного чертежа. Например, при включенной опции List All In Part

нажатие клавиши All выполняет выбор всех видов во всех чертежах текущей части. Последующее нажатие клавиши Apply обновляет выбранные виды.

Out-Of-Date

[Устаревшие виды]

Позволяет выбрать все устаревшие виды чертежа. Последующее нажатие клавиши Apply обновляет выбранные виды. Опция Out-Of-Date игнорирует опцию Suppress View Update

из меню Preferences—>Drafting.

Out-Of-Date Automatic

[Устаревшие Автоматические виды]

Позволяет выбрать все устаревшие автоматические виды чертежа. (Автоматические виды - это те виды, которые были сохранены с опцией Automatic Update из меню Preferences—>View Display). Последующее нажатие клавиши Apply обновляет выбранные виды. Опция Out-Of-Date Automatic игнорирует опцию Suppress View Update из меню Preferences—>Drafting.

All

[Все виды]

Позволяет выбрать все виды чертежа. Последующее нажатие клавиши Apply обновляет выбранные виды. Опция All

игнорирует опцию Suppress View Update из меню Preferences—>Drafting.

Reset

[Сброс]

Отменяет выбор всех ранее выбранных видов.
