Опция Unfolded Section - Развернутое сечение


Опция Unfolded Section предназначена для построения развернутых сечений. Вид развернутого сечения имеет следующую особенность: линия сечения состоит из нескольких сегментов сечения, а сегменты изломов отсутствуют. На следующем рисунке показан вид развернутого сечения вместе с его родительским видом и линией сечения.

ЗАМЕЧАНИЕ: Опция Extracted Edges [Извлеченные ребра] включается автоматически, если опция Preferences->View Display->Section View->Background включена, так как включение опции Extracted Edges необходимо при включении опции Background

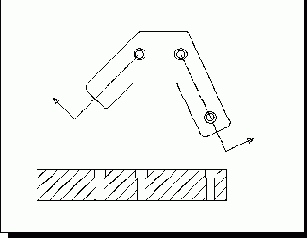

Вид развернутого сечения
