Опция Transfer Annotation - Передача аннотации в чертеж

Опция Transfer Annotation определяет, будет ли передаваться в чертеж аннотация, созданная в модельном виде, при импорте этого вида. Если опция включена, то аннотация передается из модельного вида в чертеж. В противном случае аннотация остается в импортируемом виде. Следующий рисунок иллюстрирует действие опции Transfer Annotation

совместно с опцией Inherit XY Clipping Bounds , контролирующей отсекающие границы вида. Нижеприведенная таблица содержит различные комбинации этих двух опций и результаты их применения.

ЗАМЕЧАНИЕ: При импорте вида с включенной опцией Transfer Annotation в чертеж передаются только аннотации, расположенные параллельно плоскости чертежа. Остальные аннотации всегда остаются в импортируемом выделенном виде.

Состояние опций

Результат

Transfer Annotation включена

Inherit XY Clipping Bounds выключена

При импорте вида вся аннотация передается в чертеж. Автоматические отсекающие границы вида формируются вокруг геометрии части. Чертежные надписи по умолчанию остаются привязанными к виду.

Transfer Annotation выключена

Inherit XY Clipping Bounds выключена

При импорте вида вся аннотация остается в этом виде. Автоматические отсекающие границы вида формируются вокруг геометрии части и всей аннотации.

Transfer Annotation включена

Inherit XY Clipping Bounds включена

Вся аннотация, не отсеченная границей модельного вида, передается в чертеж, а остальная аннотация - в новый чертежный выделенный вид. Новые отсекающие границы наследуются из модельного вида. Чертежные надписи по умолчанию остаются привязанными к виду.

Transfer Annotation выключена

Inherit XY Clipping Bounds включена

Вся аннотация передается из модельного вида в новый чертежный выделенный вид. Новые отсекающие границы наследуются из модельного вида.

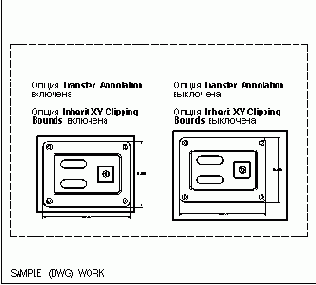

Действие опции Transfer Annotation
