Опция Simple/Stepped Section Cut from Pictorial View - Иллюстрационное сечение


ЗАМЕЧАНИЕ: Эта опция управляется установкой системной переменной.

Опция Simple/Stepped Section Cut from Pictorial View

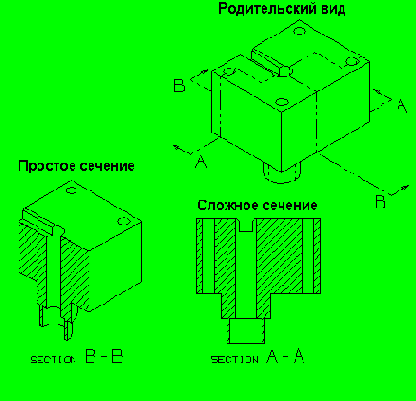

позволяет построить простое или сложное сечение на базе выделенного иллюстрационного вида. Линия сечения, изображаемая на таком виде, называется иллюстрационной линией сечения (смотрите следующий рисунок).

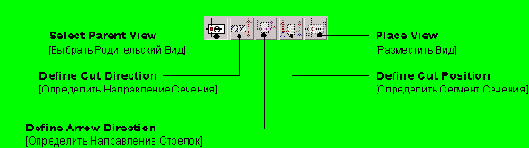

При выборе этой опции секция Creation Steps [Шаги Построения] диалогового окна Add View содержит 5 иконок:

Иконки шагов построения

Система определяет тип сечения - простое или сложное - в зависимости от количества заданных сегментов сечения. Если задано несколько сегментов, то сечение сложное. Для создания простого/сложного сечения из иллюстрационного вида выполните следующие действия:

  • Нажмите иконку иллюстрационного сечения в диалоговом окне Add View.

    Выберите родительский вид. Родительский вид - это вид, в котором создается линия сечения. Вы можете выбрать родительский вид из списка или непосредственно указать в графическом окне.

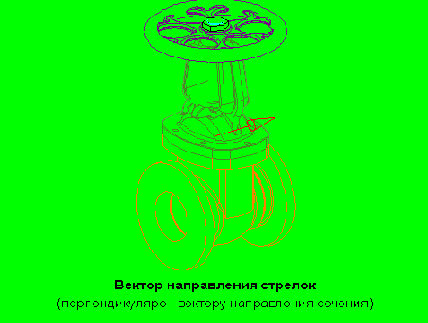

    Определите направление стрелок линии сечения. Стрелки должны быть перпендикулярны направлению сечения. Направление стрелок обозначается вектором с конической стрелкой. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply .

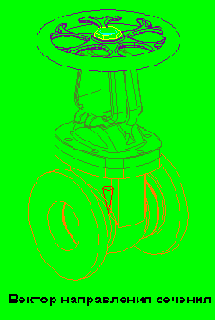

  • Определите направление сечения. Это вектор с конической стрелкой, который задает направление секущей плоскости. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply .

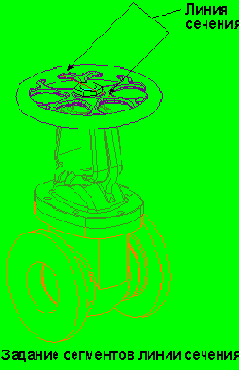

  • Определите один или несколько сегментов сечения. В диалоговом окне [Создание Линии Сечения] задайте сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения. В зависимости от количества заданных сегментов сечение считается простым или сложным. Если Вы задали один сегмент, система формирует простое сечение; если задано несколько сегментов, строится сложное сечение. Нажмите клавишу OK диалогового окна Section Line Creation.

  • Укажите позицию вида сечения на чертеже (Place View). Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида.
