Опция Revolved Section - Радиусное сечение

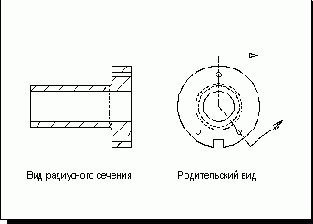

Опция Revolved Section предназначена для построения радиусных сечений. Радиусное сечение - это вид, полученный в результате пересечения модели секущей плоскостью (плоскостью сечения), которая вращается вокруг оси. На следующем рисунке показан вид радиусного сечения вместе с его родительским видом и линией сечения. Радиусное сечение может содержать одну поворотную плоскость сечения или состоять из комбинации нескольких плоскостей с изломами.

ЗАМЕЧАНИЕ: Опция Extracted Edges [Извлеченные ребра] включается автоматически, если опция Preferences->View Display->Section View->Background включена, так как включение опции Extracted Edges необходимо при включении опции Background

Вид радиусного сечения и его родительский вид

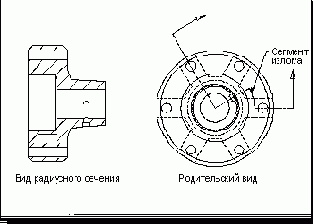

На следующем рисунке показано радиусное сечение с одним изломом. Обратите внимание, что сегменты изломов радиусных сечений имеют форму дуги.

Вид радиусного сечения с одним изломом

ЗАМЕЧАНИЕ: Перед добавлением чертежного вида проверьте настройку параметров изображения вида с помощью опции Preferences—> View Display . Кроме того, перед построением линии сечения проверьте настройку параметров изображения линии сечения с помощью опции Preferences—>Section Line Display .
