Опция Orthographic View - Ортогональный вид
 |
Опция Orthographic View позволяет создавать ортогональные проекции из существующих импортируемых модельных видов или других ортогональных видов. Для размещения ортогонального вида на чертеже необходимо указать позицию в одном из ортогональных квадрантов, определяемых родительским видом. Новый ортогональный вид автоматически выравнивается относительно родительского вида. Масштаб нового вида совпадает с масштабом родительского вида. Смотрите два следующих рисунка. |

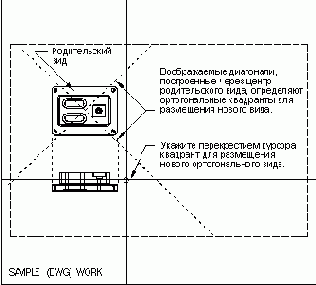

Добавление ортогонального вида

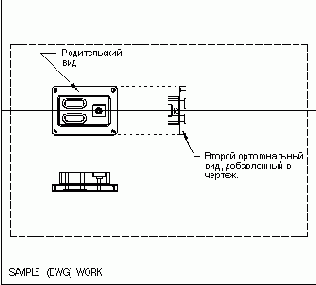

Добавление второго ортогонального вида
Для создания ортогонального вида выполните следующие действия:
Нажмите иконку ортогонального вида.
Укажите родительский вид. Родительский вид - это вид, на базе которого Вы хотите создать новый вид, используя ортогональное проецирование.
Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида. Обратите внимание, что вид перемещается только по ортогональному коридору.
Если необходимо, введите значение расстояния в поле Distance [Дистанция] и включите выключатель, расположенный слева от этого поля.
Нажмите MB1 для размещения вида на чертеже. Если необходимо, продолжайте создавать ортогональные виды, перемещая курсор в новую позицию и нажимая MB1.
