Unigraphics. Справочник по черчению



Опция New - Создание нового чертежа

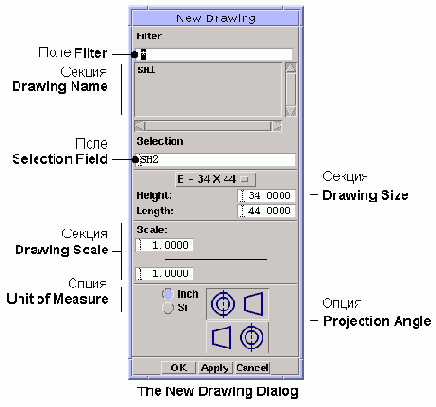

Диалоговое окно New Drawing

Опция

Drawing?>New

создает новый чертеж. Для создания чертежа нужно задать следующие параметры: имя чертежа, формат, масштаб, единицы измерения и угол проецирования. После того, как чертежные параметры установлены, нажмите клавишу OK, и на экране появится изображение формы только что созданного чертежа.

ЗАМЕЧАНИЕ:

Если перед вызовом модуля Drafting (

Application?>Drafting

) Вы не создали новый чертеж, то он будет создан автоматически со значениями параметров по умолчанию. Этот чертеж станет рабочим видом. Все чертежные объекты (размеры, надписи, линии сечения) будут ориентироваться параллельно плоскости экрана.



Опции диалогового окна New Drawing

Filter

[Фильтр]

Используется для поиска в файле части нужного чертежа или группы чертежей по шаблону имени.

[Имя Чертежа]

Позволяет задать имя нового чертежа.

Selection

[Выбор]

Текстовое поле для ввода имени чертежа (до 30 символов). Пробелы в имени не допускаются. Все буквы при вводе преобразуются в заглавные буквы. По умолчанию принимается имя SH1.

[Формат Чертежа]

Позволяет выбрать формат чертежа.

[Масштаб]

Устанавливает значение масштаба, в котором будут размещаться на чертеже все виды.

[Единицы Измерения]

Позволяет выбрать одну из двух систем измерения: английскую (Inch

[Дюйм]) или метрическую (SI [СИ]).

[Угол Проецирования]

Вы можете выбрать один из двух углов проецирования: 3rd angle projection [3-я угловая проекция] и 1st angle projection [1-я угловая проекция].
