Опция Inherit GD&T in Drawing


Эта опция добавляет в чертежный вид изображенные экземпляры типовых геометрических допусков, которые параллельны плоскости чертежа. При наследовании этих обозначений сохраняется их прежняя ориентация [которую они имели в плоскости, параллельной плоскости чертежа]. Изображенные экземпляры, не параллельные плоскости чертежа, не наследуются. Унаследованные экземпляры являются видо-зависимыми объектами чертежа.

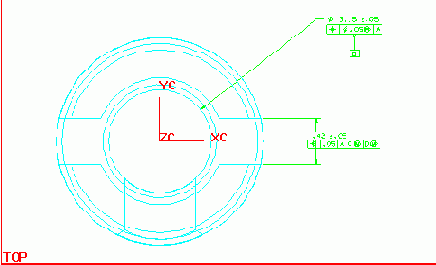

Модельный вид TOP с несколькими экземплярами типовых допусков формы и расположения

Чертежный вид TOP наследует все экземпляры, расположенные параллельно плоскости чертежа
