Unigraphics. Справочник по черчению



Опция Inherit GD&T As Modeled - Наследовать допуски формы и расположения как в модельном виде


Эта опция позволяет наследовать изображенные экземпляры типовых геометрических допусков, которые существуют в отдельном модельном виде (например, TOP, FRONT и т.д.). При наследовании этих обозначений сохраняется их прежняя ориентация [которую они имели в заданном модельном виде]. Изображенные экземпляры, не находящиеся в заданном модельном виде, не наследуются. Например, если на модельном виде TOP изображены экземпляры 1, 2, 3, а на модельном виде FRONT - 4 и 5, то на чертежном виде TOP, добавляемом в чертеж, появятся только экземпляры 1, 2, 3. Кроме того, обратите внимание, что унаследованные экземпляры являются видо-зависимыми объектами выделенного чертежного вида (а не чертежа!). Поэтому перед выполнением операции редактирования Edit—>Move Drafting Object Origin [Переместить Точку привязки Чертежного Объекта] Вы сначала должны перейти в режим работы с выделенным видом (опция View—>Expand [Вид—>Расширить]).

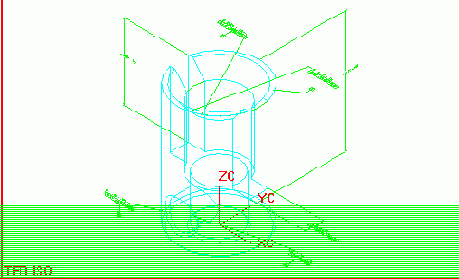

Модельный вид TFR-ISO с типовыми допусками формы и расположения

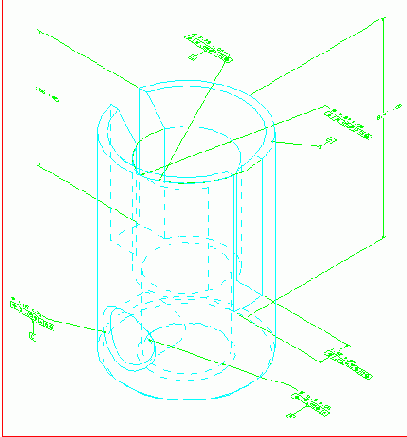

Видо-зависимые типовые допуски формы и расположения
