Unigraphics. Справочник по черчению



Опция Infer - Логическое выравнивание


Опция Infer выравнивает виды, расставляя их по логической схеме - в матричном виде относительно выбранного стационарного вида. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах.

Рассмотрим процедуру выравнивания видов по заданной точке модели с использованием метода Infer :

  • Установите клавишу-меню режима выравнивания в положение Model Point .

    Используя опции построения точек, укажите точку модели на виде, который останется стационарным

    (неподвижным) во время выравнивания.

    Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.

    Нажмите иконку Infer . Виды автоматически выравниваются по точке модели на стационарном виде (смотрите следующий рисунок).

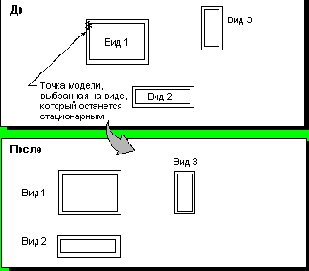

    Выравнивание видов методом Infer в режиме Model Point
