Unigraphics. Справочник по черчению
Опция Horizontally - Горизонтально
Опция Horizontally обеспечивает горизонтальное выравнивание выбранных видов. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах. Ниже приведены процедуры горизонтального выравнивания видов с использованием трех различных режимов.
Рассмотрим процедуру горизонтального выравнивания видов по заданной точке модели:
Установите клавишу-меню режима выравнивания в положение Model Point .
Используя опции построения точек, укажите точку модели на виде, который останется стационарным
(неподвижным) во время выравнивания.
Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Horizontally . Виды автоматически выравниваются по точке, выбранной на стационарном виде.
Рассмотрим процедуру горизонтального выравнивания по центрам видов:
Установите клавишу-меню режима выравнивания в положение View Centers .
Выберите стационарный вид (т.е. вид, относительно которого будут выравниваться другие виды). Вид можно выбрать в окне списка или указать курсором в графическом окне.
Выберите виды, которые Вы хотите выровнять со стационарным видом. Виды можно выбрать в окне списка или указать курсором в графическом окне.
Нажмите иконку Horizontally . Центры видов автоматически выравниваются по горизонтали.

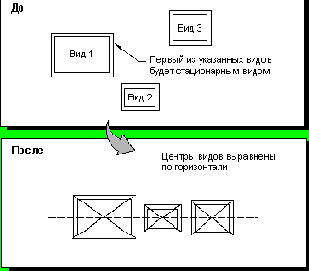

Выравнивание видов методом Horizontally в режиме View Centers
Рассмотрим процедуру горизонтального выравнивания по заданным точкам:
Установите клавишу-меню режима выравнивания в положение Point to Point .
Используя опции построения точек, укажите точку на виде, который останется стационарным во время выравнивания.
Используя опции построения точек, укажите точку на другом виде, которая будет выравниваться по ранее выбранной точке стационарного вида. Аналогично продолжайте выбирать точки на других видах, которые Вы хотите выровнять.
Нажмите иконку Horizontally . Виды автоматически выравниваются, так что все выбранные точки лежат на одной горизонтали.

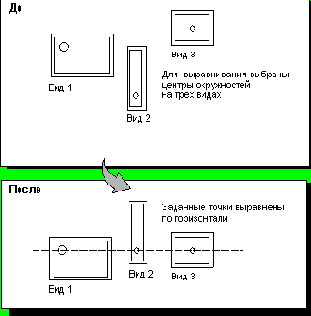

Выравнивание видов методом Horizontally в режиме Point to Point

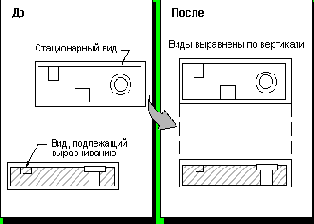

Выравнивание видов методом Vertically в режиме View Centers
