Unigraphics. Справочник по черчению



Опция Half Section Cut from Pictorial View - половинное сечение

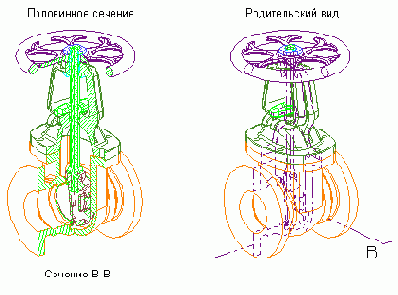

Эта опция позволяет построить половинное сечение на базе иллюстрационного вида. Линия сечения  на таком виде, изображается, как  иллюстрационная линия сечения (смотрите следующий рисунок).

Процедура создания аналогична процедуре создания простого сечения, описанной выше.

  • Выберите опцию Half Section Cut from Pictorial View из диалогового окна Add View.

    Выберите родительский вид. Родительский вид - это вид, в котором создается линия сечения. Вы можете выбрать родительский вид из списка или непосредственно указать в графическом окне.

    Определите направление стрелок линии сечения. Стрелки должны быть перпендикулярны направлению сечения. Направление стрелок обозначается вектором с конической стрелкой. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply . .

    Определите направление сечения. Это вектор с конической стрелкой, который задает направление секущей плоскости. Вы можете изменить предлагаемое направление на противоположное, нажав клавишу Reverse Vector [Реверсировать Вектор]. Нажмите клавишу Apply или MB3—>Apply .

    Определите один или несколько сегментов сечения. В диалоговом окне [Создание Линии Сечения] задайте сегменты сечения, сегменты стрелок и сегменты изломов для линии сечения. В зависимости от количества заданных сегментов сечение считается простым или сложным. Если Вы задали один сегмент, система формирует простое сечение; если задано несколько сегментов, строится сложное сечение. Нажмите клавишу OK диалогового окна Section Line Creation.

    Укажите позицию вида сечения на чертеже (Place View). Буксируйте вид в нужную позицию на чертеже. Во время буксировки подсвечивается граница вида.

    .
