Unigraphics. Справочник по черчению
Опция Expression - Выражение
Опция Expression позволяет задать масштаб выделенного вида выражением. В таком случае масштаб будет меняться при каждом пересчете (обновлении) выражений. Эта опция доступна как для импортируемых, так и для местных видов.
Чтобы связать масштаб выделенного вида с выражением, выполните следующую последовательность действий:
Укажите виды, подлежащие модификации.
Выберите опцию Expression . Появится диалоговое окно, в котором Вы можете выбрать выражение из рабочей части. Имейте в виду, если к нужному Вам выражению нет доступа из текущей рабочей части, Вы можете получить его из любой другой загруженной части с помощью опции Part list [Список частей]. Если в загруженных частях нет нужного Вам выражения, воспользуйтесь опцией Part list—>Choose Part File [Выбрать Файл Части] для загрузки части.
Выберите нужное выражение из списка и нажмите OK. Значение выбранного выражения появится в поле Scale
диалогового окна Add View (смотрите следующий рисунок). Если Вы введете новое значение [число] в поле Scale и нажмете <Enter>, выражение больше не будет связано с масштабом, даже если это будет число, равное значению выражения.
Если Вы хотите создать ассоциативную связь существующего выделенного вида с выражением, воспользуйтесь опцией Drawing—>Edit View—>Expression .

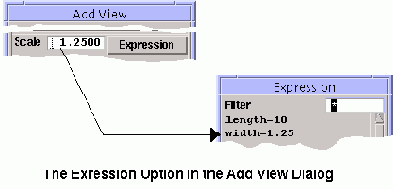

Опция Expression диалогового окна Add View
