Unigraphics. Справочник по черчению



Опция Edit - Редактирование чертежа

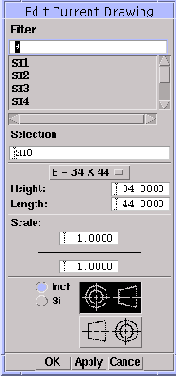

Диалоговое окно Edit Current Drawing

Опция

Drawing?>Edit

позволяет модифицировать текущий рабочий чертеж, изменяя следующие параметры: имя чертежа, формат, масштаб, единицы измерения и угол проецирования. Все эти параметры подробно рассмотрены в описании опции

. Если на данный момент не существует ни одного чертежа, то опция

Edit

недоступна.

Опция

Filter

[Фильтр] диалогового окна Edit Current Drawing используется для поиска в файле части нужного чертежа или группы чертежей по шаблону имени. Если после некоторой последовательности символов Вы введете звездочку (*) и нажмете OK, система выполнит поиск и выведет в окно списка только те имена чертежей, которые начинаются с заданной последовательности. Выбранное из списка имя чертежа будет подсвечено и помещено в поле Selection, и Вы можете принять его за основу для составления нужного Вам имени.

Новое значение параметра



Scale

[Масштаб] действует только на те виды текущего чертежа, которые не связаны с выражениями.

Угол проецирования можно менять только в том случае, если текущий чертеж не содержит проекционные виды.

Имейте в виду, что при изменении формата чертежа перемещается правый верхний угол чертежной рамки (смотрите следующий рисунок). Может оказаться так, что при уменьшении формата чертежные виды целиком окажутся за пределами рамки. В этом случае выводится следующее сообщение об ошибке:

    Cannot modify drawing. Drawing size too small.

    [Не могу модифицировать чертеж. Формат чертежа слишком мал.]

    Сообщение об ошибке может появиться даже в том случае, когда на самом деле чертежные виды можно уместить в рамке нового формата. Поэтому прежде, чем модифицировать формат чертежа, рекомендуется задвинуть чертежные виды в нижний левый угол (смотрите следующий рисунок). Если и после смещения видов в нижний левый угол сообщение об ошибке не исчезнет, Вам придется увеличить формат. Обратите внимание, что сообщение об ошибке не выводится в том случае, когда какая-то часть вида все же остается внутри рамки. Поэтому при модификации формата рекомендуем

    включать

    изображение границ видов, используя опцию

    Preferences?>Visualization?>Names/Borders

    [Настройки?>Визуализация?>Имена/Границы]. Так Вы сразу увидите то, что вид выходит за границу чертежа.

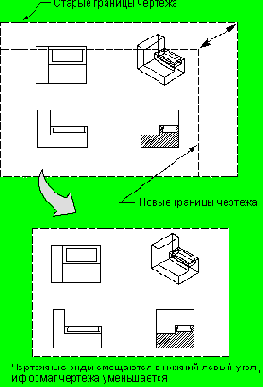

    Изменение формата чертежа
