Unigraphics. Справочник по черчению
Опция Distance - Дистанция
Опция Distance управляет расстоянием между родительским и создаваемым видами на чертеже. Если Вы введете значение расстояния и включите клавишу Distance , система спроецирует вид на заданном расстоянии. Для сечений и ортогональных видов расстояние измеряется между граничными геометрическими объектами (смотрите следующий рисунок).

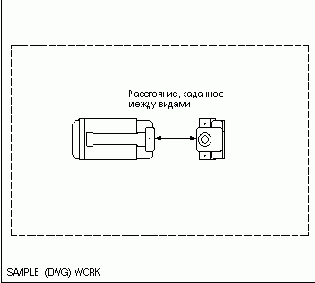

Расстояние, измеряемое между ортогональными видами
Для дополнительных видов расстояние измеряется между центрами видов (смотрите следующий рисунок).

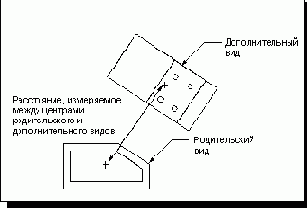

Расстояние, измеряемое между родительским и дополнительным видами
