Unigraphics. Справочник по черчению
Опция Detail Circle on Parent View - Круговая граница на родительском виде
Опция Detail Circle on Parent View включает/выключает изображение ассоциативной окружности на виде, который является родительским для местного вида с круговой границей. Чтобы задействовать этот режим, выполните следующие действия:
Выберите местный вид с круговой границей.
Включите опцию Detail Circle On Parent View .
Укажите границу местного вида.
Нажмите Apply для подтверждения нового определения границы вида. Ассоциативная окружность появится на родительском виде. Аналогичные действия необходимо выполнить при выключении этого режима.

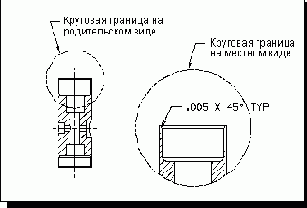

Опция Detail Circle on Parent View включена
