Unigraphics. Справочник по черчению



Опция Auxiliary View - Дополнительный вид

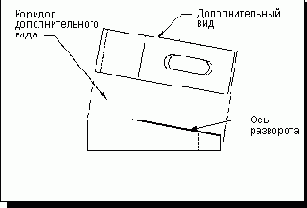

Дополнительный вид - это вид, отличный от ортогонального, который отображает истинный размер и форму грани детали (смотрите следующий рисунок). Опция Auxiliary View создает дополнительный вид, который получается из существующего вида проецированием перпендикулярно заданной оси разворота. Ось разворота ассоциативно связана с дополнительным видом. Любые изменения позиции или ориентации оси отражаются на изображении этого вида.

Дополнительный вид

Для создания дополнительного вида выполните следующие действия:

  • Нажмите иконку дополнительного вида.

    Укажите родительский вид.

    Если необходимо, введите значение расстояния в поле Distance [Дистанция] и включите выключатель, расположенный слева от этого поля.

    Определите ось разворота, используя . Ось разворота можно выбрать на любом виде. Родительский вид определяет ориентацию оси разворота.

    Буксируйте вид в нужную позицию на чертеже. Вид динамически перемещается, синхронно с движением курсора. Во время буксировки подсвечиваются границы вида, а также изображается стрелка вектора ориентации. Этот вектор направлен в сторону создаваемого дополнительного вида [отслеживая правильную ортогональную ориентацию]. Для реверса направления используйте опцию Reverse Vector .

    Нажмите MB1 для размещения вида на чертеже.
