Unigraphics. Справочник по черчению



Опция Angle - Угол


Опция

Angle

позволяет изменить угол ориентации существующего вида.

Для редактирования угла выполните следующие действия:

Укажите вид, угол ориентации которого Вы хотите изменить. Границы этого вида подсветятся. Если Вы ошиблись в выборе вида, то нажмите клавишу

Reset

и повторите выбор.

Введите новое значение угла в поле Angle.

Нажмите Apply или OK, чтобы повернуть вид на заданный угол.

ЗАМЕЧАНИЕ:

При повороте вида сечения или местного вида сечения опцией Angle угол наклона и шаг штриховки не изменяются.

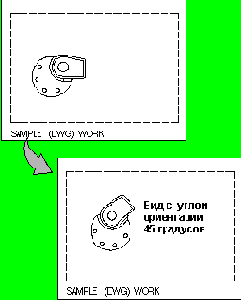

Поворот вида на 45 градусов
