Unigraphics. Справочник по черчению



Опция Align View - Выровнять вид

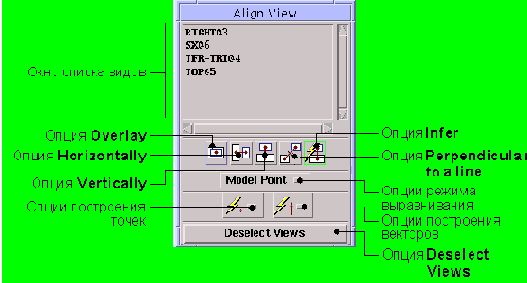

Диалоговое окно Align View

Опция Drawing—>Align View позволяет выровнять существующие виды на чертеже. В Вашем распоряжении следующие методы выравнивания: Overlay , Horizontally , Vertically , Perpendicular to a Line и Infer . Несколько опций режима выравнивания помогают задать позицию на виде, по которой выполняется выравнивание.



Опции диалогового окна Align View

ОКНО СПИСКА ВИДОВ

Вы можете указать в окне списка один или несколько видов для выравнивания. Выбирать виды можно не только из списка, но и непосредственно в графическом окне. Вы можете выбирать как активные, так и ссылочные виды.

Overlay

[Наложение]

Выравнивает виды и горизонтально, и вертикально, так что они могут наложиться друг на друга.

Horizontally

[Горизонтально]

Обеспечивает горизонтальное выравнивание выбранных видов. Конечный результат зависит от выбранного режима выравнивания (опции Model Point [Точка Модели], View Centers [Центры Видов] или Point to Point [Точка к Точке]) и от выбранных позиций на видах. В описании этой опции приведены процедуры горизонтального выравнивания видов с использованием трех различных режимов.

Vertically

[Вертикально]

Обеспечивает вертикальное выравнивание выбранных видов. Конечный результат зависит от выбранного режима выравнивания (опции Model Point, View Centers или Point to Point) и от выбранных позиций на видах. Метод Vertically

применяется точно так же, как метод Horizontally . Единственное отличие - в ориентации выравнивания (по вертикали или по горизонтали).

Perpendicular to a Line

[Перпендикулярно к Прямой]

Выравнивает выбранный вид перпендикулярно к заданной ссылочной прямой.

Infer

[Логически]

Выравнивает виды, расставляя их по логической схеме - в матричном виде относительно выбранного стационарного вида.

ОПЦИИ РЕЖИМА ВЫРАВНИВАНИЯ

Эта клавиша-меню управляет режимом выравнивания видов.

Эта клавиша-меню позволяет определить позиции точек несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты.

Эта клавиша-меню позволяет определить векторы несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты.

Deselect Views

[Отменить выбор Видов]

Эта опция может пригодиться, если Вы ошиблись, выбирая виды для выравнивания. Отменив предыдущий выбор, Вы можете заново выбрать нужные виды.
