Unigraphics. Справочник по черчению



Опция Add View - Добавить вид


Опция Drawing—>Add View позволяет добавлять в чертеж виды различных типов - импортируемые модельные, ортогональные, дополнительные, местные, сечения. При добавлении вида можно управлять его позицией, масштабом, именем, статусом и т.д. Если Вы импортируете модельный вид, то на чертеже размещается его копия вместе со всем содержимым. Сам же модельный вид не меняется в процессе импорта.

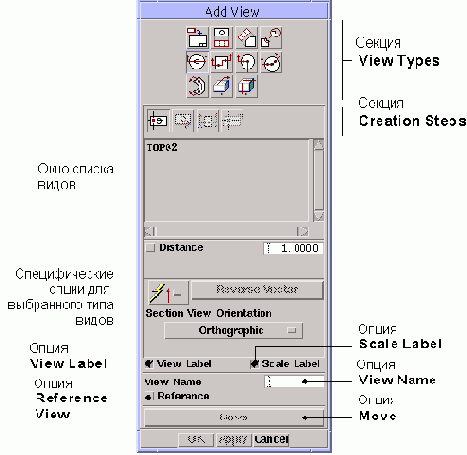

Опции диалогового окна Add View

View Types

[Типы Видов]

Задает тип создаваемого вида.

Creation Steps

[Шаги Построения]

Группа иконок управляет интерактивной процедурой (шагами) создания вида заданного типа.

ОКНО СПИСКА ВИДОВ

Позволяет выбирать модельные виды для импорта в Ваш чертеж. Выбрав из списка имя модельного вида, Вы можете указать позицию для его размещения на чертеже. Помимо выбора из списка можно непосредственно ввести имя вида в поле Selection. Вы можете разместить на чертеже любое требуемое количество модельных видов. В дальнейшем модельные виды могут быть использованы для создания других типов видов, включая ортогональные, дополнительные, местные и сечения.

СПЕЦИФИЧЕСКИЕ ОПЦИИ

Состав и назначение опций, доступных в этой секции, зависит от типа вида.

[Метки Вида и Метки Масштаба]

Опция View Label автоматически создаёт метку вида, связанную с видом. Опция Scale Label автоматически создаёт метку масштаба, связанную с видом. Опции работают для всех типов вида.

View Name

[Имя Вида]

Текстовое поле для ввода имени вида. Вы должны задать имя перед тем, как вид будет размещен на чертеже. В ситуациях, когда имя вида не задано, или задано некорректно, или не является уникальным, система автоматически формирует свое уникальное имя (например, ORTHO@8).



Reference

[Ссылочный вид]

Переключает статус вида перед тем, как разместить его на чертеже. Если эта опция включена, вид получит статус ссылочного; в противном случае - активного. Активный вид - это тот вид, в котором Вы можете непосредственно работать, а в ссылочном виде непосредственно работать нельзя. Если Вы меняете статус активного вида, делая его ссылочным, геометрия не изображается, и только ссылочный маркер появляется в пределах вида. Хотя изображение геометрии визуально отсутствует на ссылочном виде, тем не менее она будет выводиться на плоттер. Ссылочный вид не обновляется одновременно с обновлением чертежа при любых изменениях параметров (угла проецирования, масштаба или оси разворота) до тех пор, пока Вы не вернете его в активное состояние.
