в направлении, перпендикулярном оси сплайна

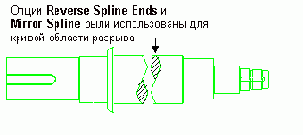

Применение опций Mirror Spline и Reverse Spline Ends

Опция Spline Amplitude [амплитуда сплайна]- Позволяет Вам масштабировать сплайн в направлении, перпендикулярном оси сплайна в плоскости вида. Текстовое окно Spline Amplitude появляется внизу экрана и доступно только в режиме "резиновая нить" для следующих предопределенных типов кривых из опции Curve Types : Simple Break [простой разрыв], Saw Tooth Break [пилообразный разрыв], Long Break [удлиненный разрыв], Simple Tubular Break [простой трубчатый разрыв], Solid Rod Break [разрыв сплошного стержня], и Solid Tubular Break [разрыв сплошной трубы]

Всплывающее меню приложения служит для облегчения задания границ. Опции Curve Type, Snap Construction Line, Mirror Spline, и Reverse Spline доступны через Shift-MB3

когда курсор находится в графическом окне. Это избавляет от необходимости переключаться между окном чертежа и диалоговым окном Broken View чтобы изменить установки, когда Вы задаете границу.
