Некоторые уточнения и приемы работы с видами иллюстрационных сечений

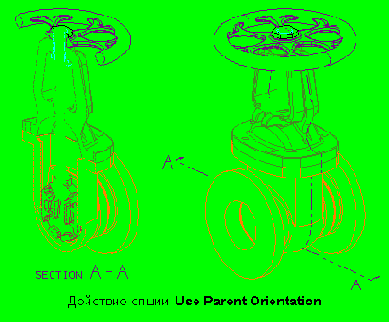

Опция Use Parent Orientation [Использовать Ориентацию Родительского вида] диалогового окна Add View доступна только при построении простых иллюстрационных сечений. Эта опция не действует для сложных сечений.

  • Векторы направления сечения и стрелок должны быть перпендикулярны. Когда Вы работаете с поверхностями свободной формы (где сложно выбрать подходящие ортогональные объекты для задания перпендикулярных векторов), рекомендуем использовать стандартные опции построения векторов XC Axis, YC Axis, ZC Axis, параллельных осям системы координат модели.
