Диалоговое окно Section Line Creation Dialog - Создание линии сечения
Диалоговое окно Section Line Creation используется для построения линии сечения, позволяя задать сегменты сечения, сегменты стрелок и сегменты изломов. Опции, доступные в этом окне, описаны ниже.

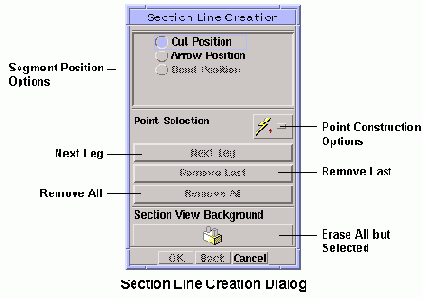

Диалоговое окно Section Line Creation
|
Опция Selection Line Creation [Создание линии сечения] |
|
|
Segment Position [Тип Сегмента] |
Позволяет выбрать тип сегментов, которые Вы собираетесь редактировать. Доступны 3 клавиши-переключателя: Cut Position [Сегмент Сечения], Arrow Position [Сегмент Стрелки]
и Bend Position [Сегмент Излома]. |
|
Point Construction Options [Опции построения точек] |
Эта клавиша-меню позволяет определить позиции точек несколькими стандартными методами. В зависимости от выбранной опции система соответствующим образом интерпретирует указанные объекты. |
|
Next Leg [Следующая Полка] |
Управляет переключением на построение следующей полки линии радиусного сечения. После того, как Вы построите одну полку, нажмите клавишу Next Leg, чтобы приступить к построению следующей полки линии сечения. Эта клавиша задействована только при создании радиусных сечений. |
|
Remove Last [Отменить Последнюю операцию] |
Отменяет последнюю операцию в процессе построения линии сечения. |
|
Remove All [Отменить Все] |
Отменяет все операции, так что Вы можете начинать построение линии сечения сначала. |
|
Erase All But Selected [Стереть все, кроме выделенного] |
Позволяет выделять поверхности или тела, которые необходимо оставить на виде сечения. |
| Опция Unfolded Section Line Creation [Создание линии развернутого сечения] | |
|
Point to Point [Точка в точку] |
Позволяет определить положение каждой точки поворота линии сечения. Поле ввода угла недоступно. Положение двух точек, определяющих концы сечения, показывает угол каждого сегмента сечения.   |
|
Segment and Angle [Сегмент и угол] |
Позволяет создавать линию сечения содержащего много сегментов и не содержащего изогнутых сегментов Опции Cut position и Angle доступны.  |
|
Angle [Сегмент и угол] |
Устанавливает угол сечения, который используется в развернутом сечения. |
