Основная процедура создания символа
Если необходимо, определите переменную по умолчанию, определяющую желаемый стандарт (см. Опция Weld Symbol - Символы Сварки). В данном примере мы используем стандарт ISO.
Заполните диалоговое окно Weld Symbol необходимыми данными. Например, выберите Z для кода символа, 7 для размера символа, выберите символ Fillet, введите 300 текстовые поля Pitch [высота] и Length [длина], выберите Dog Leg для символа Спецификации и выберите Identification Line Bottom для дополнительных символов.
Обратите внимание, что опция Center Symbol доступна, когда Вы выбираете символ точечной сварки. Если Вы включите данную опцию, игнорирует пунктирную выносную линию.
Выберите опцию Create Weld Symbol. Появится диалоговое окно Create Leader.

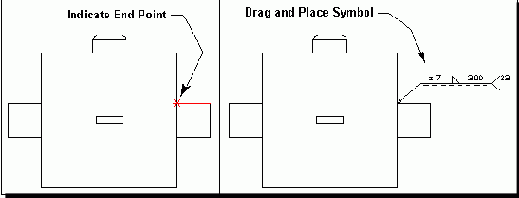

Определите курсором конечную точку выносной линии. Затем можно определить промежуточные точки, создать символ или отменить построение.
Нажмите OK для размещения символа. Появится диалоговое окно Origin Tool.
С помощью курсора буксируйте символ на необходимое местоположение.
