Опция Custom Symbol - Символ пользователя

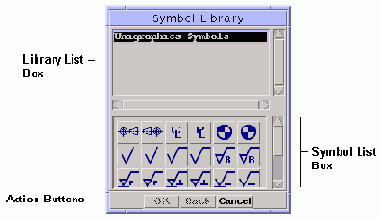

Опция Insert-> Custom Symbol позволяет Вам создать создавать или редактировать символы из Библиотек Символов. Данные библиотеки могут быть представлены Unigraphics или созданы разработчиком Библиотеки Символов, с помощью опции File-> Utilities-> Create Custom Symbol. После выбора опции Insert-> Custom Symbol, появляется диалоговое окно Symbol Library, содержащее два списка. Верхний список, список библиотек, содержит имена всех доступных библиотек. Нижний список, список символов, изначально пуст. Когда Вы выбираете библиотеку из верхнего списка, в нижнем отображаются иконки символов доступных в выбранной библиотеке, как показано ниже.

Опции диалога Symbol Library

Library List Box [Список Библиотек]

Позволяет Вам выбирать библиотеку.

Symbol List Box [Список Символов]

Показывает все символы библиотеки в виде иконок, после выбора библиотеки. После выбора символа из списка, для него появляется диалоговое окно Symbol Instance

Диалоговое окно Symbol Instance [Экземпляр символа]

Диалог Symbol Instance появляется после выбора символа в списке. Данный диалог позволяет создавать или редактировать экземпляры символа.

Клавиши действий

Cancel - закрывает диалоговое окно. Остальные кнопки недоступны.
