Задание направления цепочки


При выборе объектов, входящих в цепочку, позиция курсора в момент выбора первого объекта задает направление цепочки. Тот объект, который находится ближе к позиции курсора при выборе, будет следующим в цепочке. Выбор остальных объектов будет продолжаться в том же направлении (смотрите следующий рисунок). На втором рисунке показаны варианты установки курсора для построения цепочки и полученная в результате штриховка.

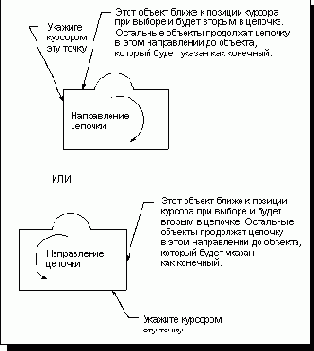

Определение направления цепочки

Позиции курсора при задании цепочки объектов

Клавиша Chain to End [Конец Цепочки] предписывает системе построить цепочку до последней линии, входящей в непрерывную последовательность.



Клавиша Remove Last [Удалить Последний] отменяет выбор любого количества линий в текущем определении контура и выбор контура. При каждом нажатии отменяется выбор

одной линии

или одного контура (отверстия или острова) в порядке, обратном порядку выбора.

Клавиша Reset [Сброс] позволяет сразу отменить выбор

всех

выбранных линий, контуров и штриховки.
