Уточнения и некоторые приемы


Круговые центровые линии обладают следующими свойствами ассоциативности:

  • Круговая центровая линия переформировывается только в случае модификации всех ассоциативных точек линии (смотрите следующий рисунок).

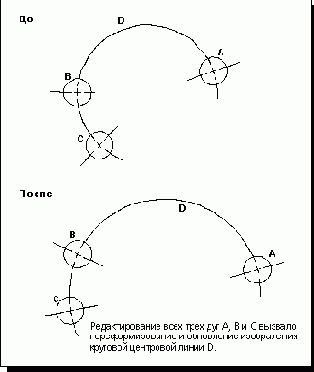

    Обновление центровой линии при модификации всех ассоциативно связанных с ней точек

  • Если объект удаляется из круговой центровой линии при отключенном режиме Preferences—>Retain Annotations [Настройки—>Оставить Аннотации], то он теряет ассоциативную связь с линией (смотрите следующий рисунок). Если режим Retain Annotations включен и теряется ассоциативность, то линия приобретает статус оставленной.

    Перенос одной точки круговой центровой линии
