Unigraphics. Справочник по черчению
Создание надписей и меток
Следующий пример иллюстрирует процедуру создания обозначения допуска формы и расположения:

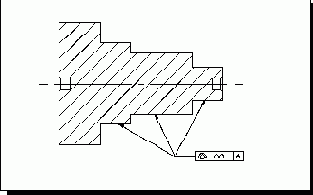

Надписи и метки, созданные на чертежном виде
Выберите опцию Tools—>Annotation Editor [Инструментальные средства—>Редактор Аннотации].
Нажмите клавишу-переключатель GD&T Symbols [Обозначения Допусков формы и расположения], чтобы перейти на одноименную страницу редактора аннотации.
Нажмите иконку Begin Single Frame [Начать Одиночную Рамку].
Не перемещая текстовый курсор в окне редактирования, нажмите иконку Concentricity [Допуск соосности]. В окне редактирования появится следующая текстовая цепочка:
<&70><+><&11><+><+><&90>
Введите в окне редактирования значение ".001".
Нажмите иконку Vertical Separator [Вертикальный Разделитель].
Не перемещая текстовый курсор в окне редактирования, введите букву "A". Аналогично продолжайте создание обозначения. Итоговый результат в окнах редактирования и предварительного просмотра будет выглядеть примерно так:

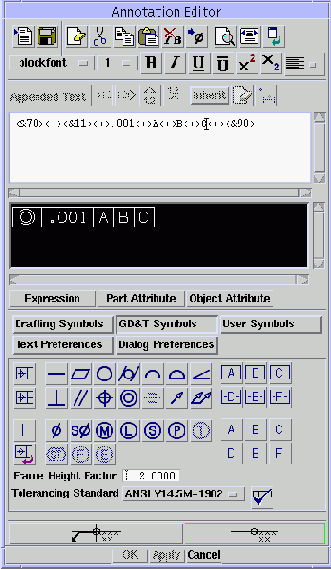

Создание обозначения допуска формы и расположения с помощью редактора аннотации
Нажмите клавишу Create with Leader [Создать с Выноской]. Появится диалоговое окно Create Leader.
Выберите тип выноски Plain [Простая] и сторону выноски Infer [По Контексту].
Укажите конечную точку для первой выноски.
Нажмите клавишу New Leader [Новая Выноска] и укажите конечную точку для второй выноски. Снова нажмите клавишу New Leader и укажите конечную точку для третьей выноски.
Нажмите клавишу OK. Появится диалоговое окно Place Annotation.
Укажите точку привязки обозначения.
