Unigraphics. Справочник по черчению



Простановка цилиндрического размера от объекта, заданного именем

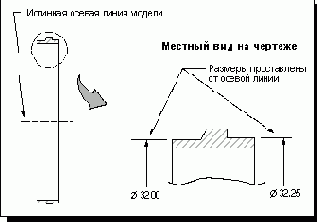

Иногда необходимо проставить цилиндрический размер от оси цилиндра, которая не изображена на том виде, где Вы создаете размер. Например, на следующем рисунке показан местный вид детали с цилиндрическими размерами, на котором отсутствует осевая линия. Для создания этих размеров было присвоено имя осевой линии модели (которую будем называть базовой линией [baseline]), а затем от этой именованной линии были проставлены размеры. В таких случаях опция Cylindrical используется совместно с опцией Baseline (смотрите описание ниже).

Цилиндрические размеры на местном виде
