Unigraphics. Справочник по черчению
Основная процедура редактирования положения выделенного текста
Следующий пример показывает как использовать опцию Edit Multiple Dimensions для привязанного текста в режиме Before and After для двух размеров без изменения нижнего текста.
Выберите Insert->Annotation.
Выберите диаметральный размер .750, поместив курсор над привязанным текстом "3X".

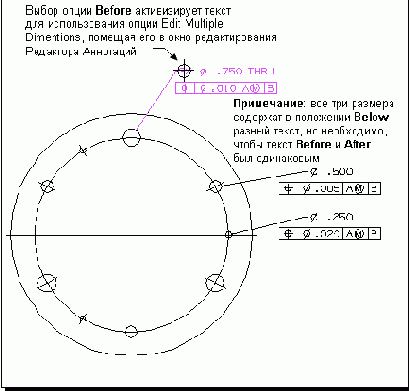

Редактирование нескольких размеров, используя опции Before и After
Выберите опцию Edit Multiple Dimensions
Выберите диаметральный размер .500, затем диаметральный размер .250.
Выберите опцию расположения After. В Окне редактирования появится текст "THRU".
Нажмите Apply.

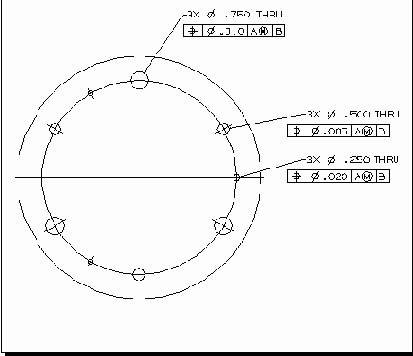

Размеры после модификации текста
