Unigraphics. Справочник по черчению
Опция Through 3 Points - Круговая осевая линия через три точки
С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию
Through 3 Points
(смотрите следующий рисунок) и укажите не менее трех точек, через которые должна пройти круговая осевая линия. Этот метод не требует задания центра круговой осевой линии.
Опция Through 3 Points диалогового окна Utility Symbols
Следующий рисунок иллюстрирует создание неполной круговой осевой линии с помощью опции
Through 3 Points
. Клавиша-меню выбора точки была установлена в положение
Arc Center
[Центр Дуги].

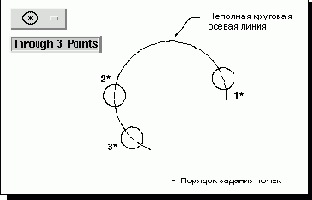

Задание неполной круговой осевой линии тремя дугами
