Unigraphics. Справочник по черчению



Опция Through 3 Points - Круговая центровая линия через три точки


С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Through 3 Points (смотрите следующий рисунок) и укажите не менее трех точек, через которые должна пройти круговая центровая линия. Этот метод не требует задания центра круговой линии.

Опция Through 3 Points диалогового окна Utility Symbols

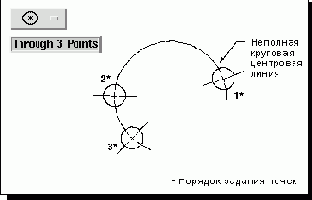

Следующий рисунок иллюстрирует создание неполной круговой центровой линии с помощью опции Through 3 Points . Клавиша-меню выбора точки была установлена в положение Arc Center [Центр Дуги].

Задание неполной круговой центровой линии тремя дугами
