Unigraphics. Справочник по черчению



Опция Specify Leader - Задание выноски


Опция

Specify Leader

позволяет задать одну или несколько выносок для создаваемого идентификатора позиции. Для построения линии-выноски можно указать на чертеже до семи промежуточных точек (смотрите следующий рисунок). Линия выноски будет построена по заданным точкам. После того, как Вы определите положение всех промежуточных точек выноски, нажмите клавишу

Create ID Symbol

[Создать Идентификатор позиции] и укажите позицию на чертеже, в которой Вы хотите разместить обозначение идентификатора.

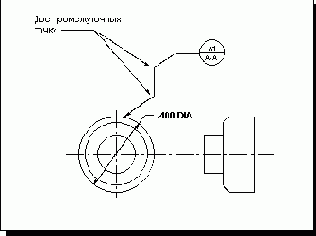

Промежуточные точки линии-выноски идентификатора
