Unigraphics. Справочник по черчению



Опция Positive Quadrant - Положительный квадрант


После установки начала координат Вы должны сообщить системе, какие направления отсчета координатных размеров будут считаться положительными, а какие отрицательными. Это делается с помощью клавиши-меню

Positive Quadrant

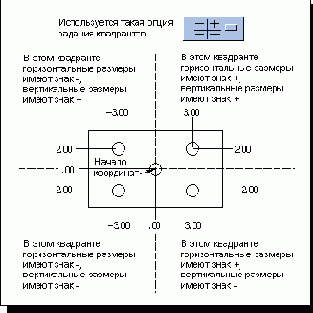

, опции которой показаны на следующем рисунке. Линии разделения на квадранты проходят через точку начала координат.

Для того, чтобы выбрать положительный квадрант:

Выберите опцию

Insert?>Ordinate Dimension

для вызова диалогового окна Ordinate Dimension Sets.

Задайте имя набора координатных размеров или укажите курсором условное обозначение начала координат существующего набора размеров (или любой координатный размер).

Выберите опцию положительного квадранта.

Нажмите клавишу Apply или OK для обновления измененного набора координатных размеров.

Изменение выбора положительного квадранта существующего набора координатных размеров описано в разделе "Редактирование набора координатных размеров".
