Unigraphics. Справочник по черчению
Опция Place Text - Размещение добавляемого текста
Клавиша-меню Place Text [Поместить Текст] управляет размещением добавляемого текста. Опции этого меню доступны, когда Вы работаете в режиме простого добавления (
Simple Append
) или с опциями добавления текста в редакторе аннотации (
Annotation Editor
). Имеется несколько вариантов размещения добавляемого текста относительно размера (смотрите следующий рисунок).
Опции размещения добавляемого текста
После выбора одной из опций меню Place Text можно вводить текст в соответствующие текстовые поля (смотрите следующий рисунок).
Поля ввода добавляемого текста
Обратите внимание, что названия текстовых полей меняются в зависимости от опции, установленной в меню Place Text. Например, если Вы выбрали опцию
Place Text?>Above/Below
, название верхнего текстового поля изменится на Above Text, а нижнего - на Below Text, как показано на предыдущем рисунке. Если Вы выбрали опцию
Place Text?>Before
, название верхнего текстового поля изменится на Before Text, а нижнее текстовое поле будет затенено (недоступно). Каждое из этих полей позволяет ввести одну строку текста длиной до 132 символов.

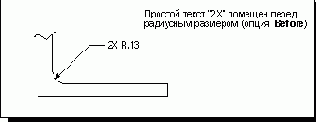

Добавление текста с помощью опций Simple Append, Place Text?>Before
ЗАМЕЧАНИЕ:
Опция
Simple Append
позволяет добавить только одну текстовую строку. Если Вам понадобится добавить несколько строк текста, то воспользуйтесь опцией
Annotation Editor
[Редактор Аннотации].
