Unigraphics. Справочник по черчению



Опция Parallel - Параллельный размер


Опция Parallel позволяет создать параллельный размер, представляющий собой кратчайшее расстояние между двумя заданными позициями. Эти позиции задаются с помощью опций выбора точки (например, контрольная точка, точка пересечения, центр дуги и т.д). На следующем рисунке показан пример параллельного размера, созданного между двумя точками касания.

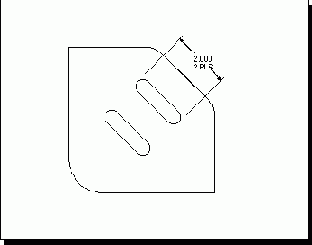

Параллельный размер между двумя точками касания дуг
