Unigraphics. Справочник по черчению
Опция Leader Type - Тип выноски
Клавиша-меню Leader Type позволяет выбрать нужный тип выноски. Типы выносок, которые не применяются для создаваемого чертежного объекта, недоступны. Если в файле значений пользователя по умолчанию установлена системная переменная Drafting_datumFeatureDisplay=GBstyle, меню модифицируется под так называемый стиль GB
(китайский национальный стандарт) со специфическими типами выносок. Ниже приведено подробное описание всех типов выносок.

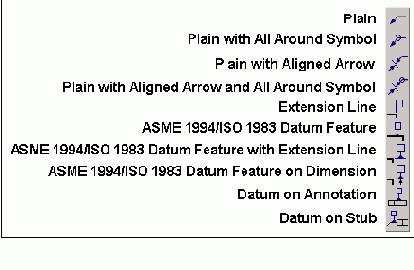

Клавиша-меню Leader Type

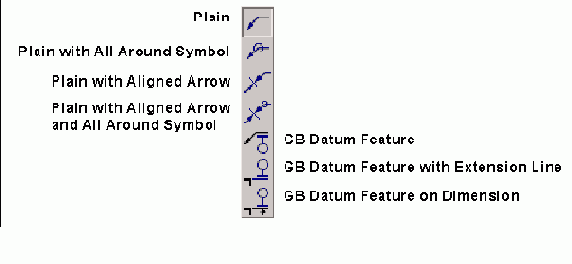

Клавиша-меню Leader Type со стилем GB
Опция Plain [Простая]
создает выноску с полкой. Длина полки задается в диалоговом окне Preferences—>Drafting Object Line/Arrow Format. Вы можете задать до семи промежуточных точек, в которых линия-выноска будет иметь изломы (смотрите следующий рисунок).

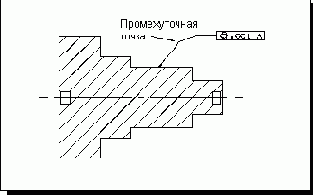

Простая выноска с одной промежуточной точкой
Опция Plain with All Around Symbol [Простая с Обозначением Окружности]
создает выноску с полкой и обозначением окружности. Длина полки задается в диалоговом окне Preferences—>Drafting Object Line/Arrow Format. Вы можете задать до семи промежуточных точек, в которых линия-выноска будет иметь изломы.
Опция Plain with Aligned Arrow [Простая с Выровненной Стрелкой]
создает выноску с полкой. Выноска выравнивается и соединяется с существующей размерной стрелкой. Длина полки задается в диалоговом окне Preferences—>Drafting Object Line/Arrow Format. Вы можете задать до семи промежуточных точек, в которых линия-выноска будет иметь изломы.
Опция Plain with Aligned Arrow and All Around Symbol [Простая с Выровненной Стрелкой и с Обозначением Окружности]
создает выноску с полкой и обозначением окружности. Выноска выравнивается и соединяется с существующей размерной стрелкой. Длина полки задается в диалоговом окне Preferences—>Drafting Object Line/Arrow Format. Вы можете задать до семи промежуточных точек, в которых линия-выноска будет иметь изломы.
Опция Extension Line [Выносная Линия] строит выносную линию от одного из углов прямоугольной рамки обозначения. Система автоматически выбирает этот угол и определяет ориентацию выносной линии (горизонтальная или вертикальная) в зависимости от указанной точки привязки обозначения и угла наклона прямой, с которой должна соединяться выносная линия.
