Unigraphics. Справочник по черчению



Базовый элемент Привязки] создает выноску

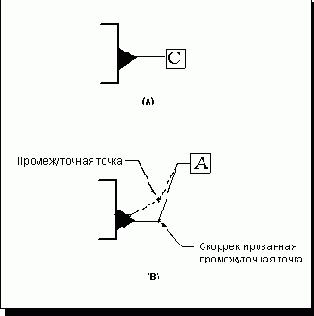

Опция Datum Feature [ Базовый элемент Привязки] создает выноску базового элемента привязки, ассоциативно связанную с ребром объемного тела или линией на чертеже. Полка выноски строится с правой или левой стороны от флажка. Треугольный значок базы и первый сегмент выноски строятся перпендикулярно ребру, с которым связана эта выноска (смотрите рисунок A). В случае построения промежуточных точек выноски первая из них автоматически корректируется таким образом, что значок остается перпендикулярным ребру (смотрите рисунок B). Вы можете регулировать изображение выноски базы с помощью параметров (длины и закраски стрелок, размера полки и т.д.), установленных опцией Preferences—>Drafting Object Line/Arrow Format. Обратите внимание, что база всегда обозначается равносторонним треугольником, независимо от значения угла при вершине стрелки, установленного опцией Preferences—>Drafting Object Line/Arrow Format.



Выноска базового элемента привязки

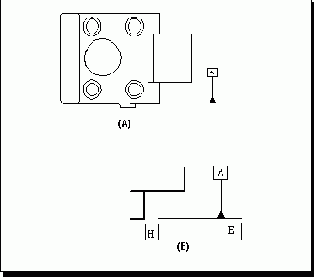

Опция Datum Feature with Extension Line [Базовый элемент Привязки с Выносной Линией] создает выноску базового элемента привязки, ассоциативно связанную с линейным ребром объемного тела или прямой. В зависимости от положения выноски ее линия строится из верхней или нижней части флажка к треугольному значку базы. Заданная позиция выноски определяет положение этой линии. Значения "E" и "H", показанные на рисунке B, можно регулировать с помощью опции Preferences—>Drafting Object Line/Arrow Format .



Выноска базового элемента привязки

Опция Datum Feature on Dimension [Базовый элемент Привязки на Размере] создает выноску базового элемента привязки, ассоциативно связанную с горизонтальным, вертикальным, цилиндрическим, параллельным или перпендикулярным размером.

Опция Datum on Annotation

[Базовый элемент Привязки на аннотации]

создает выноску базового элемента привязки, ассоциативно связанную с аннотацией



Опция Datum on Stub [Базовый элемент Привязки на полке] Создаёт базовый элемент привязки, связанный с аннотацией и расположенный на полке выноски.
