Unigraphics. Справочник по черчению
Опция Infer - Логическая простановка размеров
При выборе опции
Infer
появляется диалоговое окно Infer Dimensions c несколькими опциями-иконками, позволяющими быстро расставить размеры на Вашем чертеже. Тип создаваемых размеров зависит от выбранных опций и типов выбранных объектов. При создании размера Вы можете отбуксировать его в нужную позицию на чертеже. Нажатие MB1 фиксирует размещение размера в текущей позиции курсора.
Большинство параметров, заданных в диалоговом окне Dimensions, действует и для размеров, создаваемых с помощью опций диалогового окна Infer Dimensions. Однако некоторые параметры (состояние опции
Leader From
[Положение Выноски] и текущие установки выбора точки и прямой) здесь не применяются. Подробное описание отдельных опций диалогового окна Infer Dimensions приведено ниже:

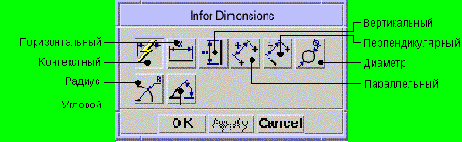

Диалоговое окно Infer Dimensions
Опции диалогового окна Infer Dimensions
[Контекстный]
Устанавливает режим создания размеров по контексту выбора геометрии.
[Горизонтальный]
Создает горизонтальные размеры на прямой или между двумя точками.
[Вертикальный]
Создает вертикальные размеры на прямой или между двумя точками.
[Параллельный]
Создает параллельные размеры на прямой или между двумя точками.
[Перпендикулярный]
Создает перпендикулярные размеры между прямой и точкой.
[Диаметр]
Создает диаметральные размеры для окружностей и дуг.
[Радиус]
Создает радиусные размеры для окружностей и дуг.
[Угловой]
Создает угловой размер между двумя непараллельными прямыми.
